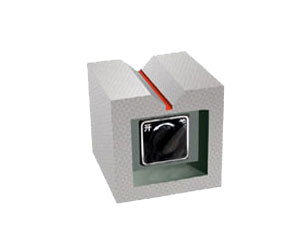

磁性方箱的使用方法和材質，同鑄鐵方箱接近用于零部件平行度、垂直度的檢驗和劃線，差別在于，磁性方箱的V槽部分及底部均帶有磁力，使得被測工件可以牢固的固定在方箱上，使用方便；同時也大大降低了由于工件不穩，或操作過程中的疏忽，使工件滑落，傷及工作人員的情況。
磁性方箱制造精度高，V型面兩邊角度相同，操作方便，V型面測量直徑在Φ20mm內。方箱的尺寸精度在0.01mm之內，相對平面互相平行，相鄰平面互相垂直，允許誤差均在0.01mm之內。方箱也可用于把工件平行墊高，當高度游標尺不夠高時，也可在高度游標尺下墊上幾塊方箱，這樣可劃出比高度游標尺的刻度高幾百毫米的線來。對于邊長為300mm及以下的方箱，檢定時在方箱被檢面的兩端各放置1mm的量塊，把刀口尺放在量塊工作面上，然后在其各被檢點處用量塊試塞，當量塊組剛剛?cè)霑r的尺寸與兩端量塊尺寸之差為該被檢點對兩端之間的偏差。這一檢定還應在方箱工作面的縱向、橫向和對角線方向的幾個截面上進行。
磁性方箱規格：(mm) 100×100×100、 150×150×150、 200×200×200、 250×250×250、 300×300×300
